黑匣子光盘刻录服务器

黑匣子系列光盘刻录服务器。内置高性能控制主机直接连接光盘打印刻录机,为光盘制作提供稳定健壮的硬件基础。通过光盘打印刻录机搭载的机械手臂自动抓取光盘,操作人员可以像在电脑上复制文件一样轻松地制作光盘。

一、产品简述

黑匣子N6640BD全自动蓝光光盘刻录服务器,是一款智能化全自动光盘制作设备。集成4部最新的高速刻录机,配置的全自动光盘打印刻录机搭载自动抓盘机械臂和光盘标签打印系统,光盘自动加载机容量为600片。

全自动光盘刻录服务器,满足多个行业的应用场景,实现光盘的自动刻录与盘面打印,满足全天侯服务,无人值守。

二、硬件配置

1. 集成服务器主机

美赛思黑匣子N6640BD蓝光版光盘刻录服务器集成高性能控制主机,通过主板总线连接光盘打印刻录机,避免了因中间线路转接造成的数据损耗与不稳定因素;内置intel多核中央处理器,8GB高频率双通道内存,500GB高速SSD固态硬盘,单位时间内拥有更大的数据吞吐量。强大的硬件为光盘自动打印刻录提供健壮的基础技术保障。当多个刻录任务同时并发进行时可提供高速稳定的数据传输,同时也大大提高了整套系统的可靠性。

光盘刻录服务器

2. 机械臂自动取盘

黑匣子N6640系列光盘刻录服务器全金属打造,工艺先进,细节处理细致,底座配重使整机重心更低,机械组件运动时更加可靠、寿命更长。美赛思光盘打印刻录机配备了最新一代机械臂,全金属设计,坚固耐用,定位精确,抓盘稳定,运行逻辑合理,支持7 × 24小时不间断工作。机械臂直连 板,避免了转接线太多造成的信号衰减。机械臂采用D5平滑升降机,实现了微米级调校,机械臂支持x/y/z轴全方位无死角精度微调。配置了高敏传感器和高速传动马达,在确保准确定位的同时提高机械臂的运行速度。最新一代优化了机械臂运动、取盘、放盘逻辑,进一步提高了机械臂工作效率,减少了等待时间。

各光盘工厂生产的光盘会有少许的差异,机械臂设置了容错机制,可以兼容所有的光盘。另外,为了适应更复杂的情况,美赛思光盘打印刻录机的机械臂可以自定义抓取精度、微调机械臂定位点,使每次抓取更精准、寿命更长。

机械臂抓盘

3. 光盘刻录

光盘刻录是所有光盘数据制作设备最基础的功能,黑匣子光盘刻录服务器内置4部工业级光盘刻录机支持同时/异步工作,CD/DVD/BD等多种光盘介质类型,可根据具体的应用需求选择相应的刻录模块。所有的刻录机无须任何转接,直接连接到主板上,避免了数据传输过程中由于线路转接、协议转换等造成的传输速度损失。使用光盘刻录服务器内置的刻录软件,操作人员可以很方便地进制作光盘,就像在电脑上复制粘贴文件一样简单方便。

如果数据量较大,或者需要刻录的光盘数量较多,可以按照一定的规则定制刻录策略,可实现一键刻录功能。

4. 光盘打印

黑匣子N6640BD集成光盘打印功能,为光盘盘面打印图片、文字、二维码等识别标签。支持自动加载日期时间、编号、序列号等变量数据。支持照片级全彩色盘面打印,分辨率高达4800dpi,色彩还原更接近原色,支持黑色高容量墨盒,单色打印时可拥有更低的制作成本。

光盘打印机采用HP最新一代的SPT全维打印引擎技术,大大提高了盘面打印速度,并进一步控制打印成本。

5. 光盘输入/输出盘仓

光盘打印刻录机内置的光盘加载机可支持600片光盘输入/输出,并且配置了外置盘仓配件,刻录完成的光盘可以自动传送到外置盘仓,满足多种应用场景的需求。

6. 扩展接口

黑匣子N6640光盘服务器提供了多个USB3.0、USB2.0、e-SATA*、千兆网络等各种接口,可更方便地连接多种数据来源。

三、功能特点:

1. 容错机制:

光盘刻录服务器集成的美赛思全自动光盘制作系统中内置了非常全面的容错机制,贯穿始终,不用担心卡在哪个环节,影响光盘制作进度。

※ 开机后自检每个刻录机的状态,并实时监控,当开始执行光盘制作任务时,如果刻录机中有未取出的光盘则机械臂会先将其取出,再抓取空白光盘进行刻录,避免了重复放盘的错误。

※ 在执行光盘批量刻录任务时,如果某个刻录机连续刻录失败3张(默认值,可修改)光盘时,则会在此次任务中被禁用,从而防止刻废更多的光盘。

※ 如果我们在光盘加载机中误放了错误类型的光盘或者已经刻录过的光盘,系统会自动识别为错误并将它抓取出来,放入错误区域,并继续抓取下一张光盘来重新执行上个任务。这样,既防止了我们放盘错误造成的刻录失败,也可以节省刻录时间、延长刻录机使用寿命。

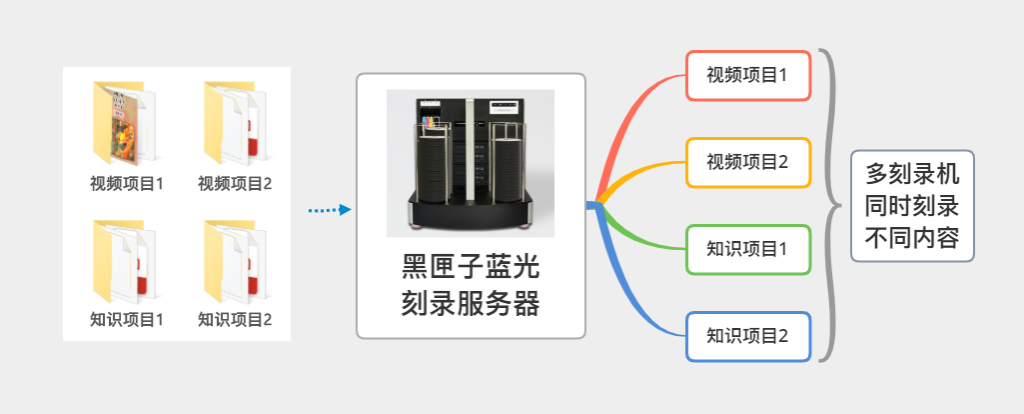

2. 异步工作:

光盘打印刻录机可以通过先进的光盘制作管理系统,实现所有刻录机异步工作,即每个刻录机可以同时制作不同的任务,并且每个任务都可以包含刻录与盘面打印。多个刻录机同时异步工作时,要求主机具备强大的运算能力和高数据吞吐量。黑匣子N6640蓝光版强大的主机配置,为该功能提供强大的后台支持。

异步工作

光盘制作流程:

例如需要刻录600张不同的光盘,当光盘打印刻录机接收到光盘制作的任务后,机械臂会连续抓取4张光盘分别放到4个刻录机中,并同时开始数据刻录,光盘刻录服务器的强大硬件提供快速、稳定、持续地数据传输。当其中任何一个任务数据刻录成功后,机械臂将光盘放至打印机托盘,为光盘打印指定的盘面标签。同时抓取新的空白光盘到闲置刻录机,开始下一张光盘的刻录,直至所有的光盘制作完成。

通过盘面打印的标签可以非常方便地对刻录完成的光盘进行区分,便于归档、分发及其他后续处理。

3. 支持网络功能:

黑匣子光盘刻录服务器内置千兆网口,连接到本地网络中后,可以获取被授权的任何数据源,操作人员也可以通过远程来操作、通过日志查看设备运行状态等。

4. 光盘混装:

黑匣子N6640系列光盘刻录服务器,具有600片超大容量盘仓,最多可支持三种不同的光盘介质同时在线。比如:可以放200片DVD光盘、200片25G蓝光BD光盘、200片50G蓝光BDDL光盘,当设备工作时,可根据刻录数据的容量自动选择使用的光盘类型。

光盘混装

5. 二次开发:

全自动光盘刻录服务器免费提供SDK开发工具包,只需通过简单的几行代码就可以完成二次开发,与现有系统集成到一起。

通过深度集成,预设好数据刻录与盘面打印的策略,把光盘打印刻录机集成到现有的业务系统封装成一个刻录模块,操作人员甚至不用感知她的存在,只是在像以前一样提交或者保存数据,需要的数据已经根据预设的刻录策略在后台自动完成刻录与归档。

美赛思自主研发的“美赛思自由刻”光盘自动制作系统,可支持更加个性化功能。该系统是公司根据各行业的应用特点,把最常使用的功能集成到了一起,与黑匣子系列光盘刻录服务器共同完成更加智能化的光盘自动化处理。比如:公共资源交易中心的视频项目自动刻录模块;大数据自动备份模块;数字审讯/谈话录音录像自动刻录模块;数字化档案异质安全备份模块;公安刑侦数字调证自动刻录模块;医疗影像自动光盘应用模块;保密单位光盘刻录审计模块等……

6. 盘面设计软件:

光盘盘面标签设计软件,操作简单,只需点几下鼠标就可以制作出漂亮的标签,可以添加图片、文字、图形等元素,当打印动态数据时可设计多个变量区域,在批量光盘制作时,通过盘面的动态数据打印,能够更好的区分每张光盘,同时也为光盘归档查询提供可靠的依据。

另外,在一些行业应用中,动态数据打印可与SDK软件开发工具包结合在一起,完成更加强大的功能。例如为制作的每张光盘打印刻录时间、刻录人、刻录的内容标题、唯一的序列号、二维码图片等都便于识别的信息,让光盘更加便于管理与使用。

光盘自动刻录

三、规格参数

产品名称 美赛思®黑匣子蓝光光盘刻录服务器
品牌 美赛思®
产品类型 全自动蓝光光盘打印刻录机
产品型号 黑匣子N6640BD
集成控制电脑 内置服务器电脑主机
处理器 英特尔奔腾处理器
运行内存 高频率/双通道/8GB
硬盘容量 系统盘:500GB;数据盘:2TB(可选、可扩)*
硬盘类型 SSD电子固态硬盘
显示器 宽屏液晶显示器 (可选)*
输入 键盘/鼠标 (可选)*
光盘容量 600片光盘输入/输出
光盘混装数量 可支持3种不同光盘混装
外置扩展盘仓 支持
驱动器 4部CD/DVD最新刻录机
驱动器连接方式 主板总线直接刻录机驱动器
刻录速度 DVD+R 24X, DVD+RW: 8X, DVD-R 24X, DVD-RW 8X, DVD+R DL 12X, DVD-R DL 12X, CD-RW: 52X, DVD-R DL 12X, CD-R: 52
支持光盘格式 DVD-ROM, DVD-ROM, DVD-R, DVD-Video, DVD-RW, DVD+R, DVD+RW, DVD+R DL, DVD-R DL, CD-ROM, CD-R, CD-Audio Disc, CD-RW, Multi-session Photo CD™, CD-I, Video CD, CD-ROM XA, & CD Extra (CD Plus)
机械臂技术 高敏传感器、高速传动步进马达
机械臂类型 主板总线直接机械臂
机械臂升降机 D5平滑升降机
机械臂精度 微米级精度
机械臂微调 机械臂支持x/y/z轴全方位精度微调
抓盘器 内采摘机械手无损抓盘器
盘面打印机 彩色光盘打印机
打印机技术 最新一代的SPT全维打印引擎技术
墨盒支持 4色墨盒
墨盒特点 支持黑色大容量墨盒
打印分辨率 高达4800dpi
异形光盘 支持(可选)*
动态变量数据 支持
条形码/二维码 支持
光盘混装 支持
光盘打印+刻录速度 DVD-R ≥ 48片/小时;CD-R ≥ 84片/小时
光盘打印速度 150片/小时
网络接口 100M/1000M 以太网络接口
其他接口 USB3.0 × 2,USB2.0 × 2, e-SATA(可选)*
操作系统 Windows 7或 10
随机赠送软件 光盘制作系统 盘面设计软件
电源/频率 110V ~ 220V AC, 50Hz ~ 60Hz
功率 全负载工作:小于200W 待机:小于40W
认证 CE、FCC、RoHS
工作温/湿度 5°C ~ 35°C / 0% ~ 80%
存放温/湿度 -20°C ~ 50°C / 8% ~ 90%
尺寸 505 × 490 × 690 (mm)
运输重量 35.5(kg)
质保 整机一年(可扩)

上表中标*项目不是标准配置,可根据具体需求选配。
